试验机的液压驱动

该试验机为液压驱动加载，液压原理见下图。试验机工作时，通过电机4驱动液压泵3工作，油箱1中的液压油经由过滤器2，进入油路系统，当回油阀6关闭（不通）时，关闭送油阀5，液压油经由送油阀5的T口返回油箱1，试验机不进行加载试验，当送油阀5打开时，液压油进入油缸7，驱使活塞上升进行加载试验。

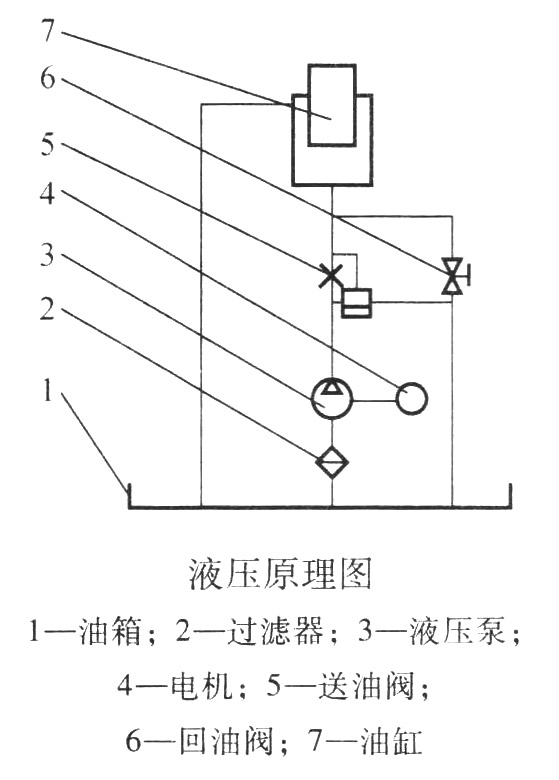

液压原理图

回油阀通过旋转手轮，带动开关杆移动，调节阀的开口大小来控制进入油缸的油量及压力实现加载。

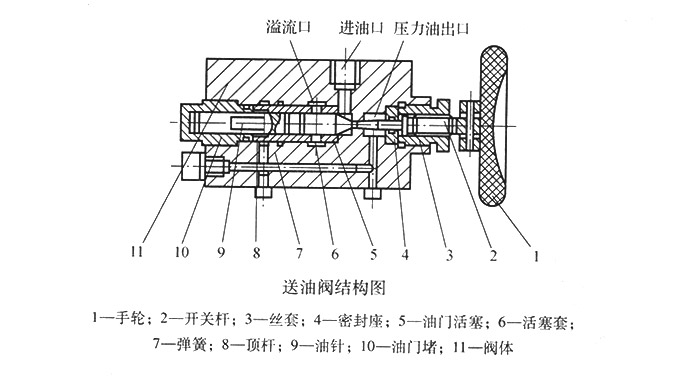

送油阀结构图

回油阀通过旋转手轮，带动开关杆移动，开启阀口卸油。

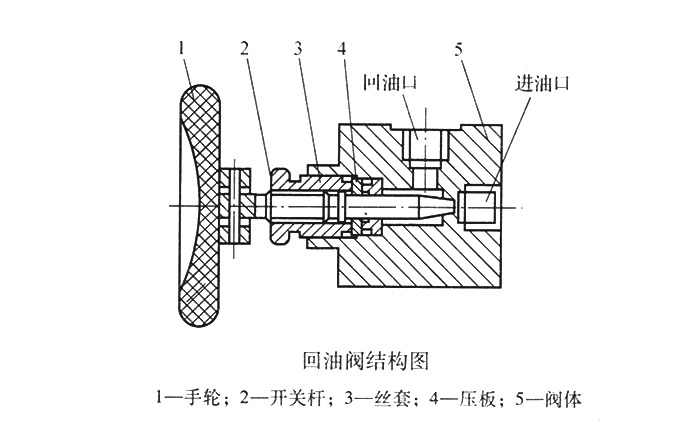

回油阀结构图

试验机的电器控制

电气系统是基于提高试验效率思路而设计的双CPU（双核）系统。控制CPU完成了传感器信号采集、显示与键盘管理、过载保护检测与执行、试验报告打印、计算机数据通信等。打印管理CPU负责打印报告的数据缓冲，控制CPU约需2s就可以将打印报告数据传输至打印管理模板，这样实现了无需等待可以一边继续试验而一边打印试验报告。

电器系统原理图

试验时，通过送油阀给油使活塞上升进行给试样加载，传感器加载力信号输出至仪表放大器进行第一级放大，然后通过量程转换放大器到A/D转换完成从模拟量到数字量的转换，控制CPU将此数字量处理为实际的试验力，加载过程中控制CPU根据试验力大小自动完量程控制的切换。
